Ubiquiti UFiber Multi-Mode Module 10G
Ubiquiti Ubnt U Fiber Multi-Mode Module 10G
|
Desteklenen Medya |
Tek Modlu Fiber |
Tek Modlu Fiber |
Bakır |
|
Bağlayıcı türü |
(2) LC |
(1) LC |
RJ45 |
|
BiDi |
N / A |
✓ |
N / A |
|
TX Dalgaboyu |
1310 nm |
Mavi 1270 nm Kırmızı 1330 nm |
N / A |
|
RX Dalgaboyu |
1310 nm |
Mavi 1330 nm Kırmızı 1270 nm |
N / A |
|
Veri hızı |
10 Gb / sn SFP + |
10 Gb / sn SFP + |
10/100/1000 Mbps |
|
Kablo mesafesi |
10 km |
10 km |
100m |
|
Paket Seçenekleri |
2’li Paket, 20’li Paket |
1 Çift, 10 Çift |
Tek |
1. U Fiber modülleri nedir?
Ubiquiti Networks, fiber bağlantı uygulamalarınıza uyacak çeşitli U® Fiber modülleri sunar.
2. Genel Bakış
İki çok modlu model mevcuttur:
-UF-MM-1G: SFP, 1 Gbps Ubnt U Fiber 1G Multi Mod Modülü
- Ubnt UFiber Multi-Mode Module 10G UF-MM-10G: SFP +, 10 Gbps
Üç tek modlu model mevcuttur:
- Ubnt U Fiber 1G Single Mode Modül UF-SM-1G-S: SFP, 1 Gbps, BiDi
- Ubnt U Fiber, 10G Single Mode Modül UF-SM-10G: SFP +, 10 Gbps
-UF-SM-10G-S: SFP +, 10 Gbps, BiDi
İki bakır model mevcuttur.
-UF-RJ45-1G: 10/100/1000 Mbps
-UF -RJ45-10G: 1/10 Gb / sn
3. İç Mekân Koşulları
100 metrelik Ethernet kablolama sınırını aşan kullanışlı çok modlu bağlantılar için;
-300 metreye kadar mesafe ve 10 Gbps'ye kadar hız için Ubnt U Fiber Multi-Mode Module 10G UF-MM-10G'yi kullanın.
-550 metreye kadar mesafe ve 1 Gbps’ye kadar hız için UF-MM-1G'yi Ubnt U Fiber 1G Multi Mod Modülü kullanın.
Bakır Ethernet kablolarını SFP bağlantı noktalarına bağlamak için;
-10 Gbps'ye kadar hız ve 30 metreye kadar mesafe için bir SFP+ bağlantı noktasında UF-RJ45-10G'yi kullanın.
-1 Gbps'ye kadar hız ve 100 metreye kadar mesafe için bir SFP bağlantı noktasında UF-RJ45-1G'yi
1 ila 3 metrelik kısa mesafeler için;
-10 Gbps'ye kadar hız için SFP + bağlantı noktaları arasına UDC-1, UDC-2 veya UDC-3 doğrudan bağlanan pasif bakır kabloları kullanın.
4. Dış Mekân Kullanımı
Uzun mesafeli tek modlu çalışmalar için,
10 Gbps'de hız ve 10 km'ye kadar mesafe için UF-SM-10G'yi kullanın.
1 Gbps'de hız 3 km'ye kadar mesafe için Ubnt U Fiber 1G Single Mode Modül UF-SM-1G'yi kullanın.
DC gücünü ve fiberi korumak için EdgePoint®'i EdgePower ™ ile dağıtın.

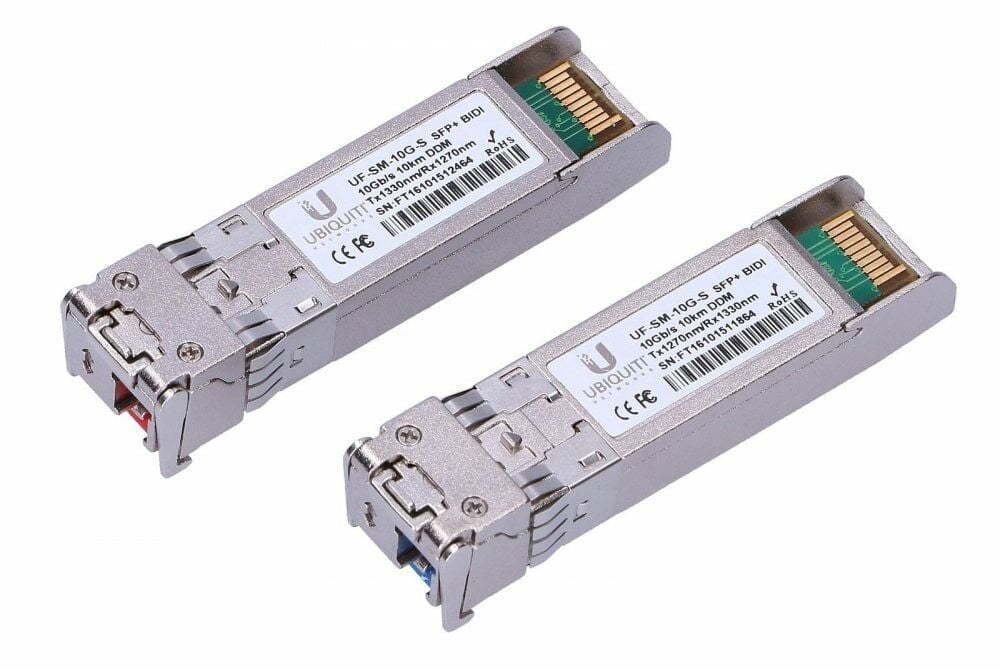

Mevcut altyapının yeniden kullanımını maksimuma çıkarmak için bir BiDi (BiDirectional) modeli UF-SM-1G-S veya UF-SM-10G-S kullanın.
Bir BiDi modelini eşleştirilmiş bir modül seti olarak dağıtmalısınız, çünkü çift tek bir fiber üzerinde yukarı ve aşağı iki farklı dalga boyu kullanır.
