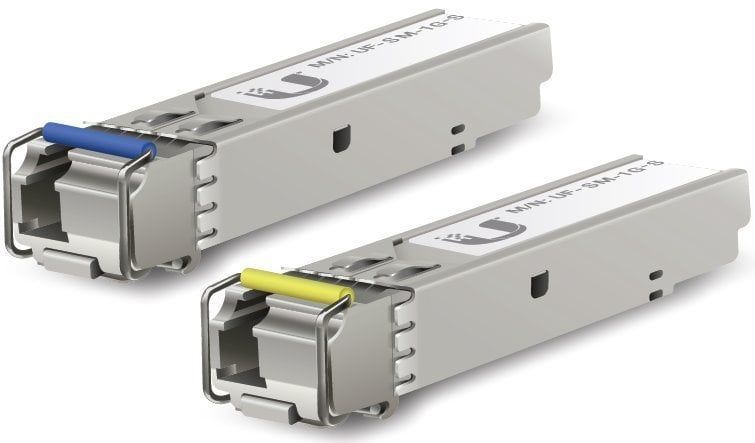

Ubiquiti UFiber 1G Single Mode Modül
Ubiquiti Ubnt U Fiber 1G Single Mode Modül
|
UF-MM-1G |
UF-MM-10G |
UF-SM-1G-S |
UF-SM-10G |
UF-SM-10G-S | |||
|
Desteklenen Medya |
Multi-Mode Fiber |
Multi-Mode Fiber |
Single-Mode Fiber |
Single-Mode Fiber |
Single-Mode Fiber | ||
|
Konnektör Tipi |
(2) LC |
(2) LC |
(1) LC |
(2) LC |
(1) LC | ||
|
BiDi |
✓ |
✓ | |||||
|
RX Wavelength |
850 nm |
850 nm |
Blue |
Yellow |
1310 nm |
Blue |
Red |
|
1310 nm |
1550 nm |
1270 nm |
1330 nm | ||||
|
TX Wavelength |
850 nm |
850 nm |
Blue |
Yellow |
1310 nm |
Blue |
Red |
|
1550 nm |
1310 nm |
1330 nm |
1270 nm | ||||
|
Veri Hızı |
1.25 Gbps SFP |
10 Gbps SFP+ |
1.25 Gbps SFP |
10 Gbps SFP+ |
10 Gbps SFP+ | ||
|
Kablo Uzunluğu |
550 m |
300 m |
3 km |
10 km |
10 km | ||
|
Çalışma Sıcaklığı |
0 to 70° C (32 to 158° F) |
0 to 70° C (32 to 158° |
0 to 70° C (32 to 158° F) |
0 to 70° C (32 to 158° F) |
0 to 70° C (32 to 158° F) | ||
|
Paket Tercihleri |
2-Pack, 20-Pack |
2-Pack, 20-Pack |
1-Pair, 10-Pairs |
2-Pack, 20-Pack |
1-Pair, 10-Pairs | ||
1. UFiber modülleri nedir?
Ubiquiti Networks, fiber bağlantı uygulamalarınıza uyacak çeşitli U® Fiber modülleri sunar.
2. Genel Bakış
İki çok modlu model mevcuttur:
-UF-MM-1G: SFP, 1 Gbps Ubnt U Fiber 1G Multi Mod Modülü
-UF-MM-10G: SFP +, 10 Gbps
Üç tek modlu model mevcuttur:
- Ubnt U Fiber 1G Single Mode Modül UF-SM-1G-S: SFP, 1 Gbps, BiDi
- Ubnt U Fiber, 10G Single Mode Modül UF-SM-10G: SFP +, 10 Gbps
-UF-SM-10G-S: SFP +, 10 Gbps, BiDi
İki bakır model mevcuttur.
-UF-RJ45-1G: 10/100/1000 Mbps
-UF -RJ45-10G: 1/10 Gb / sn
3. İç Mekân Koşulları
100 metrelik Ethernet kablolama sınırını aşan kullanışlı çok modlu bağlantılar için;
-300 metreye kadar mesafe ve 10 Gbps'ye kadar hız için UF-MM-10G'yi kullanın.
-550 metreye kadar mesafe ve 1 Gbps’ye kadar hız için UF-MM-1G'yi Ubnt U Fiber 1G Multi Mod Modülü kullanın.
Bakır Ethernet kablolarını SFP bağlantı noktalarına bağlamak için;
-10 Gbps'ye kadar hız ve 30 metreye kadar mesafe için bir SFP+ bağlantı noktasında UF-RJ45-10G'yi kullanın.
-1 Gbps'ye kadar hız ve 100 metreye kadar mesafe için bir SFP bağlantı noktasında UF-RJ45-1G'yi
1 ila 3 metrelik kısa mesafeler için;
-10 Gbps'ye kadar hız için SFP + bağlantı noktaları arasına UDC-1, UDC-2 veya UDC-3 doğrudan bağlanan pasif bakır kabloları kullanın.
4. Dış Mekân Kullanımı
Uzun mesafeli tek modlu çalışmalar için,
10 Gbps'de hız ve 10 km'ye kadar mesafe için Ubnt U Fiber, 10G Single Mode Modül UF-SM-10G'yi kullanın.
1 Gbps'de hız 3 km'ye kadar mesafe için Ubnt U Fiber 1G Single Mode Modül UF-SM-1G'yi kullanın.
DC gücünü ve fiberi korumak için EdgePoint®'i EdgePower ™ ile dağıtın.
Mevcut altyapının yeniden kullanımını maksimuma çıkarmak için bir BiDi (BiDirectional) modeli UF-SM-1G-S veya UF-SM-10G-S kullanın.
Bir BiDi modelini eşleştirilmiş bir modül seti olarak dağıtmalısınız, çünkü çift tek bir fiber üzerinde yukarı ve aşağı iki farklı dalga boyu kullanır.
