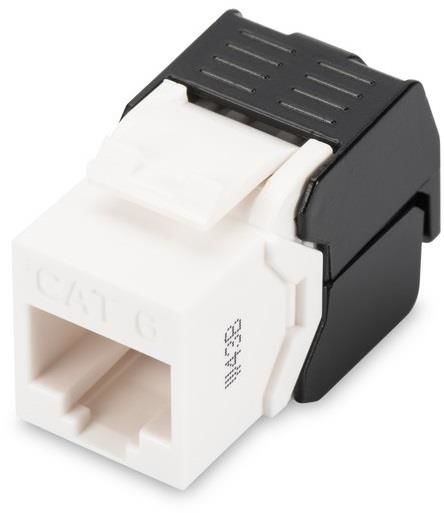

Digitus DN-93603 Cat 6 Zırhsız Keystone Jack
Ürün Özellikleri
· Kablo girişi: Arkadan
· Delik kaplama kalınlığı: 1.6mm maksimum
· Gövde: ABS non halogen, UL 94V-0
· Yuva kontakları: fosfor bronz
· IDC kontakları: fosfor bronz
· Kaplama: 40μm nikel üzerine 50μm altın
· Kablo Sonlandırması: Aletsiz, elle. Herhangi bir sonlandırma aleti gerektirmeyen dizayn - çakma aleti gerektirmeden sonlandırma yapılmasını sağlar.
· 23-26 AWG kabloların sonlandırılmasına olanak sağlar.
· Kablo teli EIA/TIA T568A/B pin/per eşleşmesini desteklemektedirler.
· Uygunluk: category 6 / 10GBase-T channel, ANSI/EIA/TIA 568B.2.1:2002, ISO/IEC 11801: 2002, EN50173-1: 2002
· Sertifikasyon: bağımsız laboratuvar
· Boyutlar: 35 x 25 x 17 mm
· Ağırlık: 12 gram
· Dış gövde hammaddesi: zinc diecast
· Kontak hammaddesi: fosfor bronz
· Kontak kaplaması: nikel, altın kaplama 0.6-
· Çalışma ısısı: -10 derece ile + 50 derece
· PCB Hammadde: FR4, 1.2 mm kalınlık
· Mating cycle: ≥ 750
Digitus DN-93603 Cat 6 Zırhsız Keystone Jack Ne İşe Yarar?
Keystone jack, Keystone jak veya Keystone modül, bilişim sistemlerinde kullanılan bir zayıf akım sonlandırma elemandır. eitli standartlar bulunan keystone jacklar, bazı ülkelerde bilgisayar veya telefon data prizi olarak da adlandırılabilir.
Digitus DN-93603 Cat 6 Zırhsız Keystone Jack Nedir?
Digitus DN-93603 Cat 6 Zırhsız Keystone Jack Cat 3,Cat 5 Cat 6 ve Cat 7 standartlarına göre üretilirler. Cat3 standard çoğunlukla dk kapasiteli veri iletiminde (örnek: telefon) kullanılır. Cat 5,Cat 6 ve Cat 7 standartlar ise yüksek kapasiteli veri geçişleri için kullanılırlar. (örnek: Bilgisayar, switch) Veri iletimlerinde yüksek performans sağlamak için keystone jack ile UTP kablonun aynı kategoride olması önemlidir. Tek başına kablonun veya keystone jack'n kategori bazında st standartta olması yeterli değildir.
Digitus DN-93603 Cat 6 Zırhsız Keystone Jack Yapsı Nasıldır?
Digitus DN-93603 Cat 6 Zırhsız Keystone Jack genelde esnek maddelerden oluşan yapılardır. Dikdörtgen yapıdadırlar, ortalama boyutlar yükseklik 16.mm, genişlik 14.5 mm 'dir. Kabloların sonlandırıldığı kısım taraklıdır ve iki bölümdür. Bu taraklı bölümlerin aralarında metalik diller vardır. Kabloların iletken kısımları bu metalik diller arasına girerek veri iletimi sağlarlar.
Bazı keystone jacklar, diğer kısımlar metalik bir yapı ile kaplıdır. Bu yapı keystone jack'n topraklamasıdır, yabancı sinyalleri veya parazitleri izole eder.
Digitus Keystone jacklar iç kısımlarında elektronik kök bir devre bulunur ve bu devre sonlandırma taraklarından gelen verileri bağlı bulunduğu konnektöre takar. Bu taraklı kısımda devre ayaklar birbirine lehimlenerek bağlanmıştır.
Keystone jackların iç kısmında RJ serisi konnektörlerin girişine uygun olarak 8 pin tel bulunur. Konnektör jack'a baland zaman konnektörn pinleri bu tellere basarak veri iletişimini sağlam olurlar.
Keystone jacklar T568A ve T568B standartlarına göre sonlandırılırlar. Taraklı yapısının hemen yanında konnektörün nasıl sonlandırılacağına dair renk kodlar yer almaktadır. UTP kablodaki renkler bu renk kodlarına göre keystone jack'a aktarılarak sonlandırma yapılmış olur.
Digitus DN-93603 Cat 6 Zırhsız Keystone Jack Kullanım Alanları Nelerdir?
Keystone jacklar bilgisayar ve telefonun olduğu her yerde kullanılabilirler. Ağ sistem odalarının vazgeçilmez elemanlarından biridir. Bazı Patch paneller sıralı olarak yan yana monte edilmiş keystone jacklardan oluşabilir.
